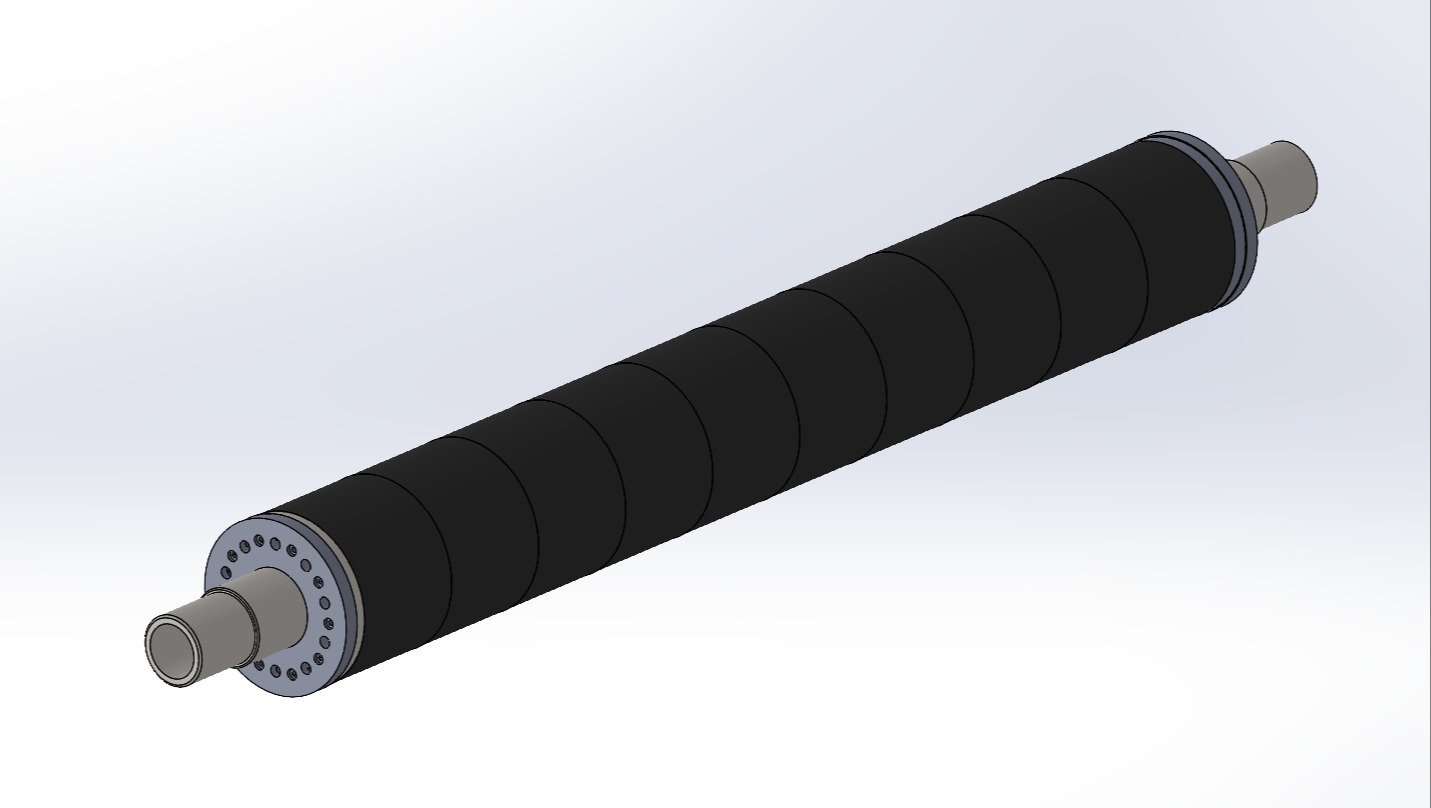

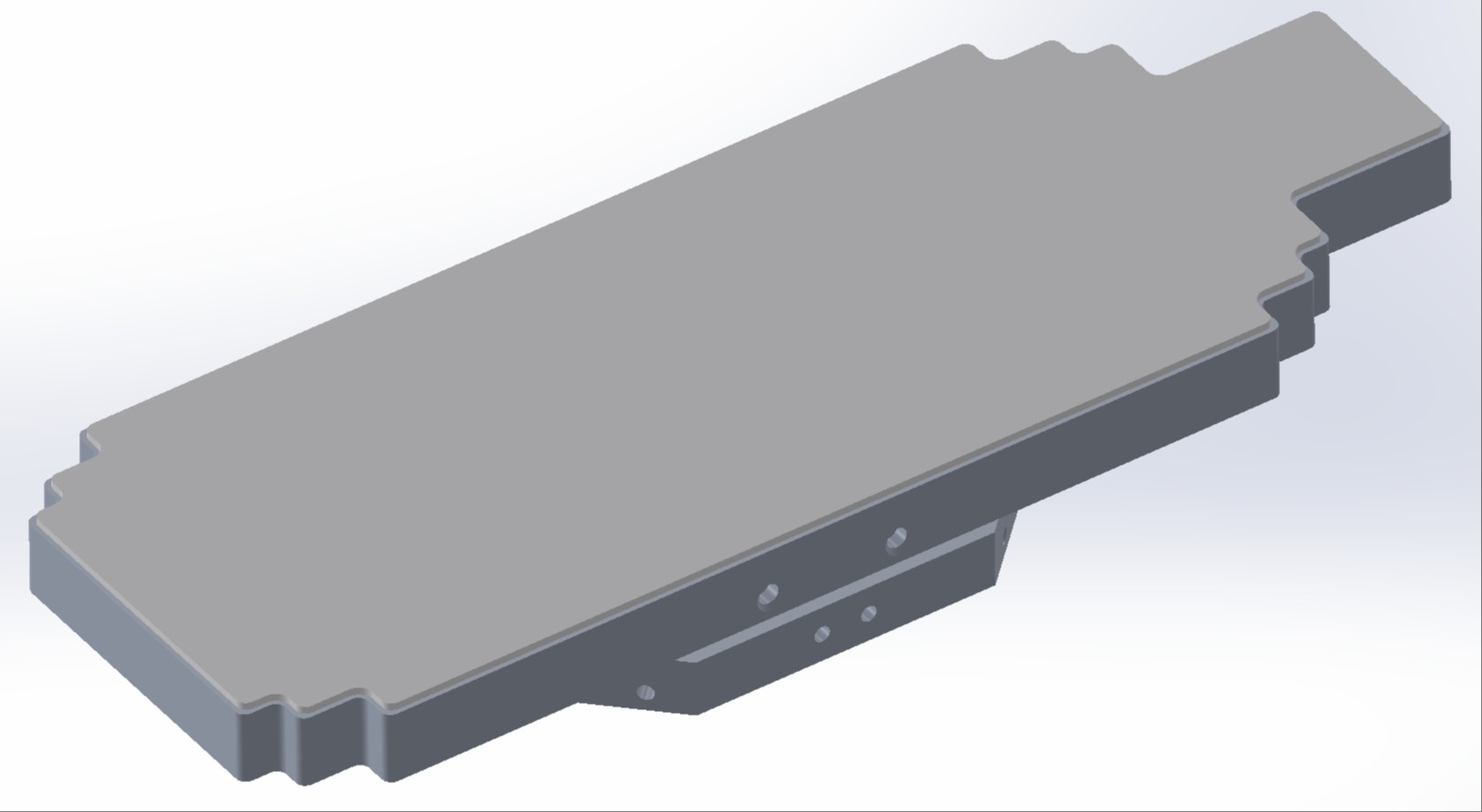

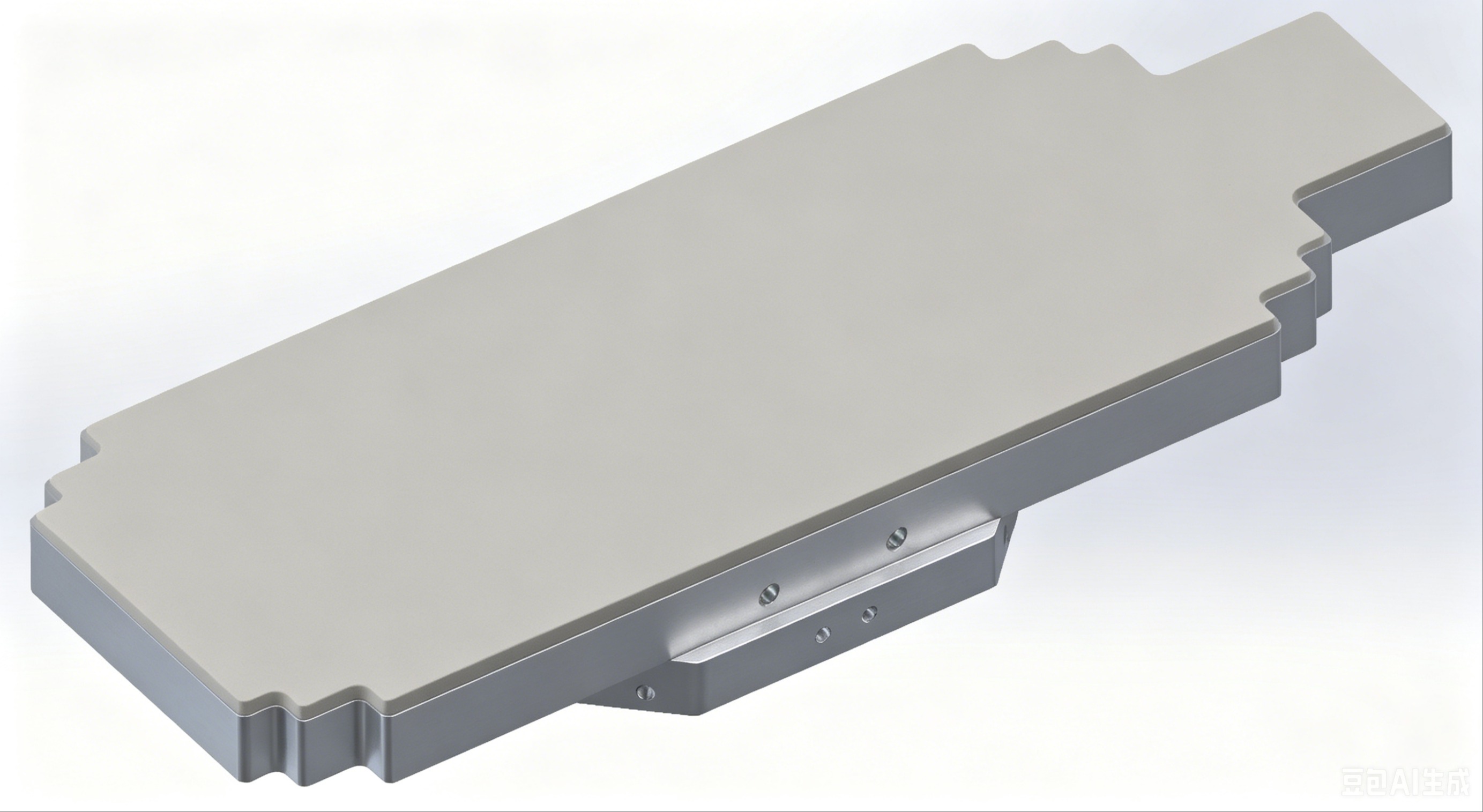

ZZQF-X 系列多孔陶瓷吸附板（又称多孔陶瓷真空吸盘）是专为半导体、显示面板、光伏等高端制造领域打造的精密工件承载与固定核心设备，以三维连通微孔结构陶瓷为核心吸附介质，利用真空负压原理实现面式均匀、微接触无印痕的工件夹持，彻底解决了传统橡胶吸盘、金属开槽吸盘长期存在的吸附力不均、工件变形、表面划伤、颗粒污染等行业痛点，是精密加工、检测、传输环节不可或缺的基础关键部件，也是支撑先进制程升级的 "隐形基石"。
一、核心原理与技术底座
陶瓷吸附板的本质是通过微观孔隙结构实现真空压力的均匀扩散，将传统吸盘的 "点 / 线吸附" 升级为 "全接触面吸附"。本系列产品采用行业领先的可控孔隙率烧结技术，通过精确调控陶瓷粉体粒度、造孔剂配比和烧结工艺，制备出孔径分布偏差≤±1μm、孔隙率一致性≥98% 的高性能多孔陶瓷材料，内部形成无数相互连通的微米级三维通道。
其完整工作逻辑为：当工件轻放在陶瓷吸附板表面时，启动真空系统抽取内部空气，通过精密设计的多级分流气道将负压均匀传递至整个多孔陶瓷层；空气通过陶瓷内部的三维微孔被持续抽走，在工件与陶瓷板之间形成 - 0.01~-0.09MPa 的均匀负压场，产生均匀分布的吸附力将工件牢牢固定；工艺完成后，通入洁净压缩空气快速破真空，工件自动平稳脱离。
与传统金属开槽吸盘相比，多孔陶瓷吸附板的吸附力分布标准差从 ±15% 降至 ±2% 以内，无局部高压点，从根本上避免了薄型工件的凹陷变形和应力集中。
二、四大核心产品优势
1. 极致均匀吸附，零应力变形
全接触面均匀负压分布，即使是厚度仅 20μm 的超薄晶圆或 0.03mm 的 UTG 玻璃，也能实现无应力平整吸附。12 英寸晶圆减薄工艺实测数据显示，采用本系列产品后，晶圆吸附后翘曲度 < 5μm，加工后 TTV（总厚度偏差）≤1μm，彻底解决了传统吸盘导致的边缘翘曲和中心凹陷问题。某头部半导体企业应用案例表明，晶圆碎片率从 0.1% 降至 0.001%，工艺良率提升 12% 以上。
2. 超洁净无损伤，适配高端制程
高密度陶瓷材质无机械磨损、无颗粒脱落，表面经镜面级抛光处理后粗糙度 Ra≤0.08μm，不会在工件表面留下任何吸附印痕；天然抗静电特性（表面电阻 10^6-10^9Ω）可有效防止静电吸附粉尘，洁净度可达 ISO 3 级（Class 1），完全满足 7nm 及以下先进制程的超洁净要求。实测数据显示，每 1000 片晶圆加工过程中新增颗粒≤10 个 @0.16μm，缺陷密度降低 15%。
3. 高稳定长寿命，低运维成本
陶瓷材质具有优异的耐磨性、耐腐蚀性和热稳定性，使用寿命≥50000 小时，是橡胶吸盘的 10 倍以上、金属吸盘的 5 倍以上；日常维护仅需定期用压缩空气反向吹气清洁，无需频繁更换易损件，综合运维成本降低 60% 以上。在 300℃环境下连续工作 8 小时后，吸附力衰减率仅为 2.3%，长期使用性能稳定可靠。
4. 全维度定制，适配多元场景
提供全系列材质、尺寸和功能定制服务：孔径覆盖 2-50μm，可根据工件厚度和材质精准匹配；形状支持圆形、方形、异形等任意规格，最大方形尺寸可达 3000×3000mm，满足 G11 代及以上显示面板需求；可集成气浮吸附一体、分区独立控制、加热冷却、温度检测等功能模块，适配不同工艺要求。
三、全系列产品体系与规格覆盖
本系列产品按照材质和功能分为五大类，全面覆盖从普通工业到超精密制造的所有应用场景：
按核心材质分类
表格
| 材质类型 | 最高使用温度 | 典型孔径 | 核心特性 | 适用场景 |
| 99% 氧化铝陶瓷 | 500℃ | 2-50μm | 成本适中、综合性能优异 | 绝大多数常温 / 中温场景，市场占比约 70% |
| 碳化硅陶瓷 | 800℃ | 5-30μm | 高强度、低热膨胀、热稳定性好 | 高温、大负载、高精度场景，如晶圆减薄 |
| 氮化硅陶瓷 | 1000℃ | 2-20μm | 抗热冲击、耐腐蚀、高强度 | 超高温、强腐蚀、频繁温度变化场景 |
| 氧化锆增韧氧化铝 (ZTA) | 400℃ | 5-40μm | 高韧性、抗断裂 | 易受冲击的搬运和上下料场景 |
按功能分类
l 标准真空吸附型：基础型，适用于普通工件吸附固定和上下料
l 气浮吸附一体型：正压气浮 + 负压吸附无缝切换，实现先浮后吸，定位精度≤±1μm
l 加热吸附型：内置精密加热模块，控温范围室温～500℃，控温精度 ±0.5℃

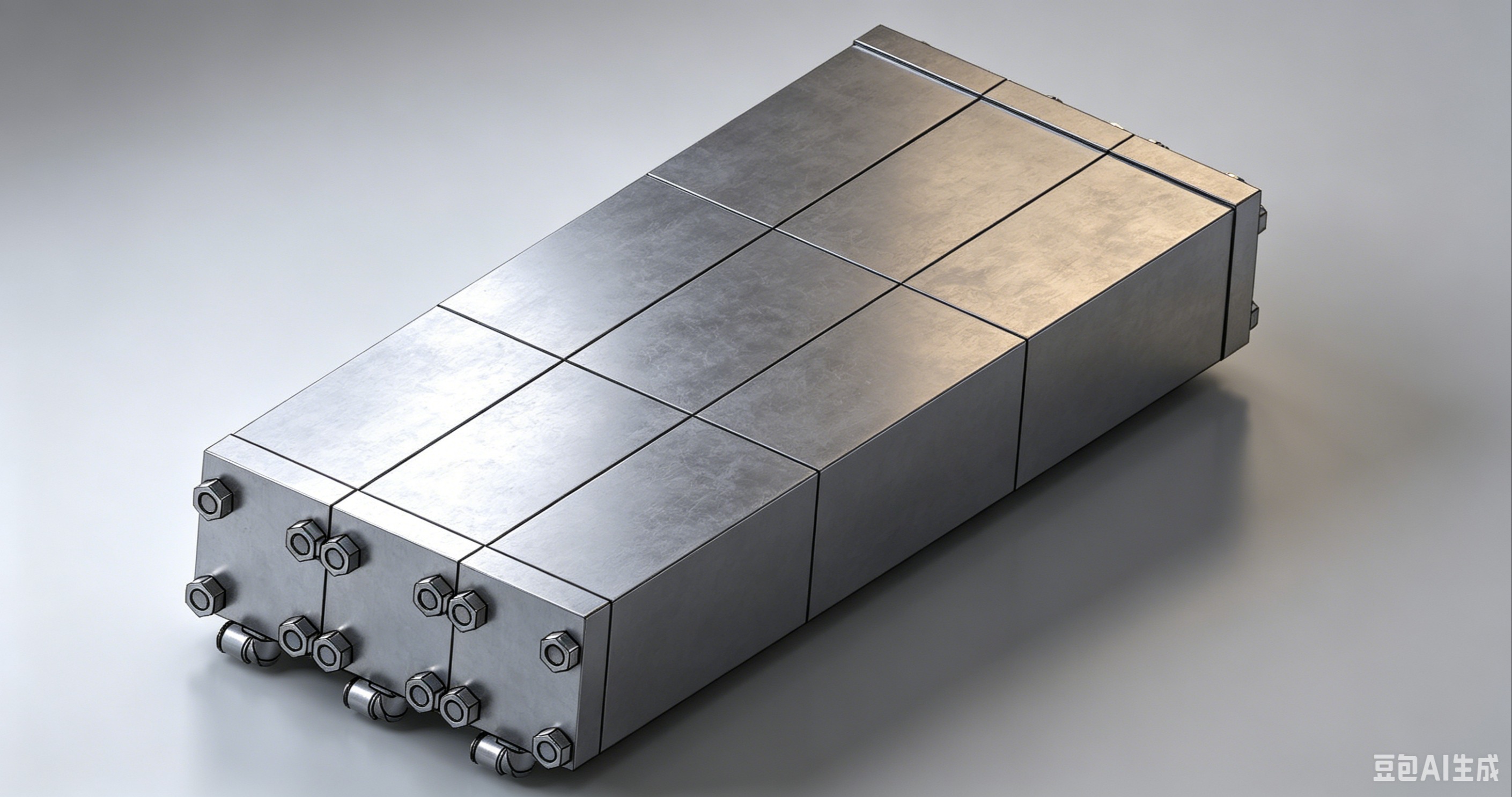

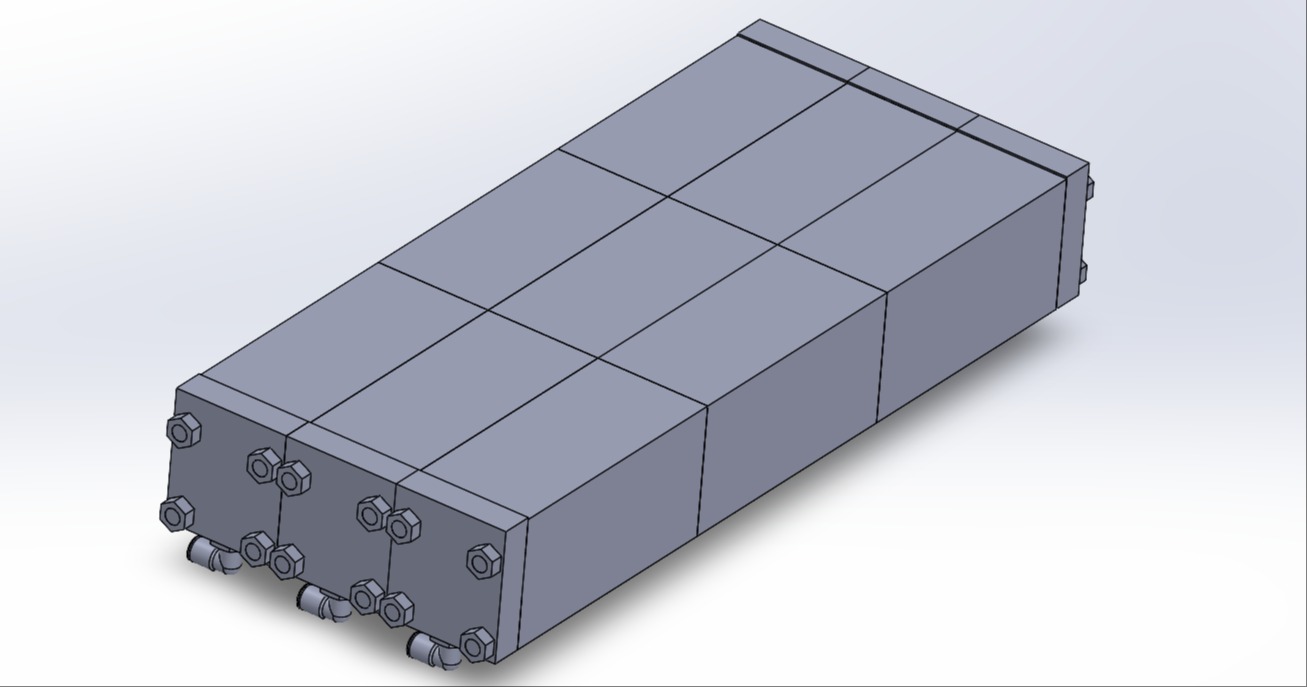

l 分区吸附型：多个独立真空控制区，可分别开关，适配多工件同时吸附或异形工件
l 防静电型：特殊掺杂工艺，表面电阻稳定在 10^6-10^9Ω，防止静电损伤电子元器件
四、核心应用领域与价值创造
1. 半导体行业（最核心应用市场）
是半导体制造全流程的标准配置，广泛应用于 8/12 英寸晶圆的背面减薄、切割划片、化学机械抛光 (CMP)、清洗、检测、键合封装等工序。某头部晶圆厂全面换装本系列碳化硅陶瓷吸附板后，12 英寸晶圆减薄工艺良率从 92% 提升至 99.9%，因吸附变形导致的芯片报废减少 90% 以上，年节省成本超千万元。
2. 平板显示行业
解决了大尺寸、超薄玻璃基板的传输和加工难题，主要用于 LCD/OLED 玻璃基板切割磨边、偏光片贴合、彩色滤光片涂布、UTG 超薄玻璃加工等工序。G8.5 代线应用案例显示，采用本系列产品后，玻璃基板弯曲变形量从 50μm 降至 10μm 以下，划伤率降低 95%，产线良率提升 8%。
3. 光伏行业
大幅降低了太阳能电池片的隐裂和破片率，主要应用于电池片印刷、烧结、分选、串焊、层压等工序。某光伏企业应用数据显示，150μm 厚度电池片的传输破片率从 4%-6% 降至 1.5%，边缘微裂纹发生率降低 40%-60%，产线综合稼动率提升 20% 以上。
4. PCB/FPC 行业
实现了精密线路板的无损伤夹持，适用于 PCB 板钻孔、电镀、蚀刻、贴装、检测以及 FPC 柔性电路板加工等工序。微孔吸附设计（孔径≤10μm）不会吸附到精密线路上，避免了线路划伤和变形，套印精度从 ±0.1mm 提升至 ±0.03mm。
五、总结与展望
ZYCP 系列多孔陶瓷吸附板凭借领先的可控孔隙率烧结技术、卓越的性能表现和灵活的定制能力，已成为国内高端制造产线的首选承载设备，有力推动了半导体、显示面板、光伏等战略性新兴产业的核心部件国产化替代进程。
未来，随着制造业向更高精度、更大尺寸、更复杂工艺方向发展，本系列产品将持续迭代升级：开发平面度≤0.0005mm/m 的超精密产品，满足 3nm 及以下先进制程需求；推出幅宽 4m 以上的超大尺寸陶瓷吸附板，适配 G12 代以上显示面板和超大尺寸光伏组件；集成更多智能传感器，实现吸附力、温度、真空度的实时监控和预测性维护，为全球高端制造业提供更加先进、高效、可靠的精密承载解决方案。
